FLAME 小型光ファイバースペクトロメータ

FLAME 小型光ファイバースペクトロメーター

FLAMEシリーズは、USBバスパワー対応の小型光ファイバースペクトロメーターです。お客様の用途に合わせてグレーティングやレンズなどを厳選、駆動部分や不要パーツを省くことで名刺サイズ、しかもわずか265 gのコンパクトボディを実現しています。検出部はソニー又は東芝製CCDアレイを採用しており、小型かつ安価な機種ながらマルチチャンネル測定が可能、高速・安定測定などの特長を有します。

ビー・エー・エスの電気化学アナライザーと組み合わせて使用することによって、分光電気化学測定が可能になります。分光電気化学測定の応用例は次のとおりです。

  • 酸化・還元反応による色変化のリアルタイムモニタリング
  • 電極/液界面で起こる電荷移動の解析
  • 電極表面、電極近傍の分光測定
  • 生成物、中間体の吸収スペクトル
  • 濃度、拡散係数、寿命などのパラメータ

想像してみてください。
従来の分光光度計と電気化学アナライザーを机の上に並べたらもはや実験スペースはなくなってしまいませんか?

FLAMEシリーズ、光源(HL-2000など)、ALS1200シリーズを選択すれば、パソコンとわずかA4サイズほどのスペースがあればいつでも分光電気化学測定が始められます。

いつも使っているデスクを、お客様だけのパーソナルラボとしてご利用いただいてはいかがでしょうか。光ファイバーもTPOに合わせて選択可能です。

FLAMEはCTO(configuration to order:注文仕様生産)モデルです。お客様ご希望の仕様に合わせてアップグレードパーツをお選びいただけます。汎用性に優れるお得な固定モデルもご用意しております。

FLAMEシリーズの特長とその構造

  • スペクトロメータはmicro-USB経由でデスクトップおよびノートパソコンに接続できます。
  • 検出部は2,048素子または3,648素子のCCDアレイです。
  • 光学部は15種類のグレーティングから有効な波長領域、スリットと光ファイバー径から解像度を選択します。
  • 本装置はパソコンへのデータ転送用A/Dコンバーター(16 bit)を内蔵しています。
  • 5つのトリガーオプションが利用できます。
  • 温度変化時の暗電流レベル補正が可能です。
  • 8種類のユーザープログラム可能なGPIO接続が可能な、JAE DD4コネクタ(40 pin)を搭載しています。

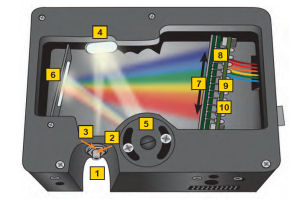

    FLAMEの構造

    各番号の名称:

    1. SMA コネクター
      (光ファイバーコネクター接続口、スリットと一体型)
    2. 光学スリット
      (5 〜 200 µm の6種類のスリットが取り付け可能です)
    3. ロングパス吸収フィルターオプション
      (光ファイバー接続口の奥に搭載される)
    4. コリメートミラー標準ミラーまたはSAG ミラーの選択
      (ファイバー光を平衡にするミラー)
    5. グレーティング15 種類のグレーティングから選択
      (グレーティングはFLAMEの中に固定される)
    6. 集光ミラー標準ミラーまたはSAGミラーの選択
      (検出器面に一次スペクトルを集光する)
    7. L4 補修レンズオプション
      (収差がない円筒状レンズ)
    8. CCD
      (リニアシリコンCCDアレイ)
    9. OFLV フィルターオプション
      (OFLV 200 〜 1,000 nm 可変式ロングパスフィルター、二次、三次光を取り除くためのフィルター)
    10. UV4 検出器: オプション
      (標準はBK7 ガラスを使用しますが、340nm 以下の用途の場合、石英窓の選択をお勧めします)
品名 FLAME-S FLAME-T
商品コード 013522 お問い合わせ下さい
仕様
測定波長域 200 〜 1,100 nm
分解能(FWHM) 0.1 ~ 10.0 nm (装置構成に依存)
積算時間 1 ms 〜 65 s 3.8 ms 〜 10 s
ダイナミックレンジ 2 × 108 (system)
1300:1(シングルサンプリング)
3.4 × 106 (system)
1300:1(シングルサンプリング)
ファイバーコネクター SMA905(0.22NA)
S/N比(最大信号時) 250:1 300:1
グレーティング 15 種類のグレーティングから選択
検出器 2,048素子CCDアレイ 3,648素子CCDアレイ
スリット 5, 10, 25, 50, 100, 200 µm(付け替え可能)
フィルター(オプション) ロングパス、バンドパスフィルター
インターフェース micro-USB, JAE DD4コネクタ(40 pin)
大きさ 89.1 × 63.3 × 34.4 mm
重さ 265 g
ソフトウェア Ocean Insight専用ソフト(別売)


≪価格のお問い合わせはこちら≫

グレーティングと有効波長帯域の選択

FLAME 小型光ファイバースペクトロメータをご注文の際は、下記表より、グレーティングと有効波長帯域を選択して下さい。

No. 用途 Lines スタート波長 スペクトルレンジ ブレーズ波長
1 UV 600 189 〜 400 nm 672 〜 693 nm 300 nm
2 UV/VIS 600 189 〜 400 nm 672 〜 693 nm 400 nm
3 VIS/Color 600 300 〜 500 nm 663 〜 683 nm 500 nm
4 NIR 600 400 〜 700 nm 634 〜 672 nm 750 nm
5 UV/VIS 1,200 223 〜 250 nm 327 nm Holographic/UV
6 NIR 1,200 425 〜 880 nm 244 〜 321 nm 750 nm
7 UV/VIS 2,400 196 〜 350 nm 141 〜 166 nm Holographic/UV
8 UV 3,600 N/A 50 〜 75 nm Holographic/UV
9 VIS/NIR 1,200 330 〜 600 nm 300 〜 326 nm Holographic/VIS
10 UV/VIS 1,800 215 〜 510 nm 176 〜 228 nm Holographic/UV
11 UV/VIS 1,800 320 〜 555 nm 168 〜 208 nm Holographic/VIS
12 UV/VIS 2,400 196 〜 395 nm 130 〜 166 nm Holographic/VIS
13 UV/VIS/NIR 300 N/A 1,700 nm 500 nm
14 NIR 600 450 〜 725 nm 667 〜 672 nm 1,000 nm
31 UV/VIS/NIR 500 190 〜 225 nm 830 nm 250 nm
No.
グレーティング番号
Lines
グレーティング溝の密度を表しています。Lines/mm の値が大きいほど
分解能が高くなりますが、スペクトルレンジは小さくなります。
スタート波長
低波長側のスペクトルウィンドウ端の設定範囲です。例えばスペクトルレンジが650 nmのグレーティングのスタート波長を200 nmに設定した場合、200~850 nmのウィンドウ幅で測定を行います。スタート波長が高波長側になるほど、スペクトルレンジは小さくなる傾向があります。
スペクトルレンジ
表示されるスペクトルウィンドウ幅を表します。例えば、グレーティングNo.6 の場合、
有効な波長領域500〜 1,100 nm 内の200 〜 270 nm のウィンドウ幅で測定を行います。この数値が小さいほど分解能が高くなります。
ブレーズ波長
そのグレーティングで最も相対感度が高い波長です。

スリットの選択

FLAMEは、光学スリット部を付け替えることで、スリットのサイズ5~200umの中から6種類を選択できます。

FLAMEの構造

商品コードをクリックするとWEB見積計算書に自動入力できます
商品コード 品名 備考
013479 INTSMA-005 5umスリット 〜5.3 pixels
013478 INTSMA-010 10umスリット 〜5.7 pixels
013477 INTSMA-025 25umスリット 〜7.5 pixels
013476 INTSMA-050 50umスリット 〜11.6 pixels
013475 INTSMA-100 100umスリット 〜21 pixels
013387 INTSMA-200 200umスリット 〜42 pixels
013620 INTSMA-KIT 交換用スリットキット 上記スリット6点のセット


検出器アップグレード

L4 集光レンズは、光強度を増すためのレンズです。蛍光測定などに使用します。

DET4-UVは、360 nm以下のUV領域を測定する時に追加します。DET4-200-850を選択すると、DET4-UVが付属されます。何も選択しない場合は、DET4-VISとなります。

DET-350-1000 OFLVフィルターは、二次光、三次光の影響を除くためのフィルターです。これがないと、例えば370 nmの本来のピーク以外にその波長の2倍の740 nmでもピークが出てしまいます。

商品コードをクリックするとWEB見積計算書に自動入力できます
商品コード 品名および明細
011814 DET4-UV UV4 検出器アップグレード:
360 nm 以下の用途に必要な検出器 用石英窓
011491 L4 集光レンズ:
光捕集効率を増加させるために検出器に設置する円筒形レンズ
011815 DET4-200-850 マルチバンドパス(グレーティング#1,2 用)
(選択するとDET4-UVも付属されます)
011816 DET4-350-1000 マルチバンドパス(グレーティング#2,3,4 用)
