SEC2121 スペクトロメーターの光学構造

①SMA905コネクター
②スリット
③コリメートミラー
④グレーティング
⑤フォーカスミラー
⑥1024素子（画素サイズ:28 x 200 µm）高速露光CMOS

SEC2120 スペクトロメーターシステムは、ツェルニターナ光学マウントを採用しています。
この方式は④のグレーティングを中心に左右対称のM字型の構造で、収差の極めて小さい光学系となっています。

また、検出部には単位面積の大きい1024素子-高速露光CMOSを採用しています。システム全体での感度/分解能バランスの見直しに伴い、従来の2048素子ｰ光学CCDアレイから分解能を据え置きつつ、感度がほぼ倍増しています。更に設定可能な最小積算時間が1/10に短縮され、より高速なリアルタイムモニタリングが可能になりました。

SEC Spectra 解析用ソフトウェア

SEC Spectraは、ポータブル分光計システム「SEC2120スペクトロメーターシステム」用のソフトウェアです。
下記のような、様々な光学測定を行う事ができます。

●吸光度測定
●反射測定
●透過率測定
●濃度測定
●相対放射照度測定
●経時変化モニタリング機能
●ビデオキャプチャー機能
●データの重ね書き機能、他

基本的なソフトウェア操作

ここではソフトウェア操作の2つの例として、SECスペクトルを使用した測定データ分析と、スペクトルの保存（現在のスペクトル曲線の一時保存）について簡単に説明します。

SEC Spectraを使用した測定データ分析

SEC Spectraを使用してデータ分析を行う場合は、測定データファイルをSEC Spectra独自のスペクトルファイル形式（拡張子.sps）で保存する必要があります。.csvまたは.txt形式で出力したファイルは、再度SEC Spectra上に読み込んで分析を行うことはできません。

重ね書き機能

同じウィンドウに複数のスペクトルを表示します。スペクトルを比較する1つの方法です。

ビデオ再生機能

SEC Spectraは時系列測定ファイルの再生ツールを内蔵しており、時系列測定で保存した専用ファイル(拡張子.spc)を開くことができます。時系列測定ファイルでは左図の通り、ユーザーは画面上のアイコンから時系列データの再生、一時停止、早送り操作を行うことができます。ファイルを一度ロードすると、一時停止ボタンが押されるまで繰り返し再生され続けます。

現在のスペクトルを保存する

実験条件に応じて、スペクトル曲線の保存方法を以下の4つから選択できます。

1. ツールバーから任意のスペクトル曲線を選択

2. Spectrum data paneから任意のスペクトル曲線を選択

3. 現在のウィンドウのすべてのスペクトル曲線

4. 現在のスペクトル曲線の一時記録


以下はその例です。

現在のスペクトル曲線の一時記録

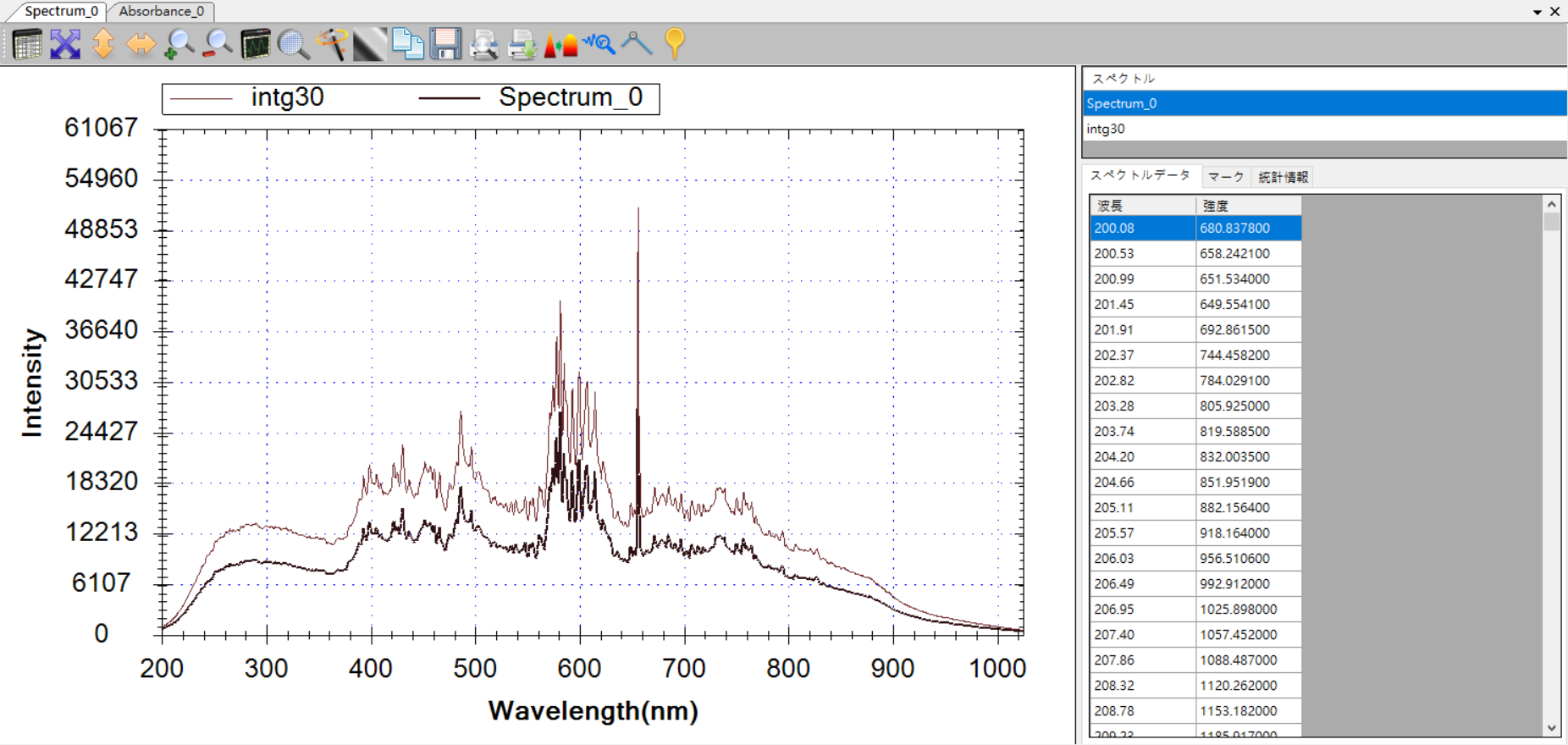

スペクトルをファイルとして保存することに加えて、SEC Spectraでは、測定中のスペクトル曲線を一時的に記録できます。測定中のグラフには一時記録したスペクトルも同時に表示されるため、元のスペクトル曲線の積算時間(Integration Time)を変更すると、2つの曲線の積算時間の差がわかります。
