回転リングディスク電極(作用電極)
回転リングディスク電極（RRDE）の大きな特徴として「発生・捕集（generator-collector）」機構があります。本電極が使用できるRRDE-3A 回転リングディスク電極装置では、短寿命な反応中間体をリング電極で特定でき、触媒活性の詳細な反応メカニズム解析が容易かつ迅速に行えます。
実際のアプリケーションでは、燃料電池の酸素還元反応（ORR）において、効率低下や部材劣化の原因となる過酸化水素（二電子反応経路）の副成率を定量化する際に不可欠な手法です。また、水電解の酸素発生反応（OER）の研究では、高電位下で同時に進行するカーボン担体の腐食電流と酸素発生電流を分離して測定するために用いられます。さらに、CO2還元（CO2RR）においても、目的生成物の選択性評価や、望ましくない副反応である水素発生の検知などに広く活用されています。
ビー・エー・エスの電極は耐摩擦摩耗性、耐薬品性に優れたPEEK樹脂で覆われており、これらの電極はPK-3電極研磨キットにて簡単に再生できます。また、ディスク電極が交換可能な電極においては電極部の取り外しが可能なため、触媒の負荷試験（加速劣化試験）、劣化メカニズムの解明や材料の構造変化を表面観察する為に極めて有効です。
- 特長
- 形状・サイズ
- ラインナップ
- CVSについて
- 回転電極装置
ビー・エー・エスの回転リングディスク電極(RRDE)の最大の特長は、電極種類の豊富さとそのクオリティです。独自の製法によって作製された電極表面は、鏡面にまで磨き上げられています。電極表面の清浄性はデータの再現性に関わることであり、必ずやお客様の実験の手助けとなることでしょう。
ここで紹介されていない材質・サイズの電極も特注にて承りますので、ご入用の際は弊社営業までお問い合わせください。
電極表面の修飾について

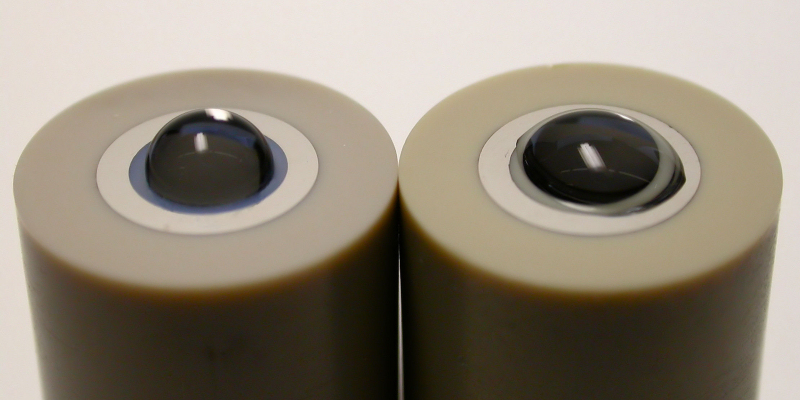

クリックで拡大従来の電極よりもディスク電極部分への触媒の塗布がしやすくなりました。新しい電極では、滴下した液体がリング電極部分まで広がらずにディスク電極上に留まります。
| 商品コード | 電極の種類 | 長さ※1 (mm) |
外径(mm) | R:リング部(外径/内径) D:ディスク部外径 (mm) |
| RRDE（リングディスク電極） | ||||
| 012613 | ★RRDE 白金リング-GCディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| 012614 | RRDE 白金リング-白金ディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| 012615 | RRDE 白金リング-金ディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| 012616 | RRDE 金リング-GCディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| 012617 | RRDE 金リング-白金ディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| 012653 | RRDE 金リング-金ディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| 012618 | RRDE GCリング-GCディスク電極 | 25 | 12 | R:7.0/5.0 D:4.0 |
| RDE（ディスク電極：電極径3 mm） | ||||
| 011169 | ★RDE GCEガラス状カーボンディスク電極 | 25 | 12 | D:3.0 |
| 013490 | ★RDE GCEtガラス状カーボンディスク電極※2 | 25 | 12 | D:3.0 |
| 011170 | RDE PTE白金ディスク電極 | 25 | 12 | D:3.0 |
| 011171 | RDE AUE金ディスク電極 | 25 | 12 | D:3.0 |
| 011966 | RDE ALEアルミニウムディスク電極 | 25 | 12 | D:3.0 |
| 011967 | RDE AGE銀ディスク電極 | 25 | 12 | D:3.0 |
| 011968 | RDE CUE銅ディスク電極 | 25 | 12 | D:3.0 |
| 011969 | RDE NIEニッケルディスク電極 | 25 | 12 | D:3.0 |
| 011970 | RDE TAEタンタルディスク電極 | 25 | 12 | D:3.0 |
| 011971 | RDE TIEチタンディスク電極 | 25 | 12 | D:3.0 |
| 011972 | RDE WEタングステンディスク電極 | 25 | 12 | D:3.0 |
| 011973 | RDE CPEカーボンペーストディスク電極※3 | 28 | 12 | D:3.0 |
| RDE（ディスク電極：電極径5 mm） | ||||
| 013482 | RDE GCEガラス状カーボンディスク電極 | 25 | 12 | D:5.0 |
| 013491 | RDE GCEtガラス状カーボンディスク電極※2 | 25 | 12 | D:5.0 |
| DRE(交換式RRDE用ディスク電極) | ||||
| 013336 | DRE-PGK ディスク交換式電極Pt/GCキット | 25 | 12 | R:7.0/5.0 D:4.0 |
| 013362 | DRE-GCK ディスク交換式電極GCキット | 26 | 12 | D:4.0 |
| 013364 | DRE-AUK ディスク交換式電極Auキット | 26 | 12 | D:4.0 |
| 013365 | DRE-PTK ディスク交換式電極Ptキット | 26 | 12 | D:4.0 |
| ≪DRE電極の詳細はこちら≫ | ||||
| RRDE(DRE)およびRDE電極の仕様 | ||||
|
||||
※1：長さに関しては参考値です。
※2：テフロン被覆タイプです。従来のガラス状カーボンディスク電極よりも触媒の塗布がしやすくなりました。
※3：001010:CPO カーボンペースト Oil Baseは別売りです。カーボンペーストは充填してありませんのでご注意ください。

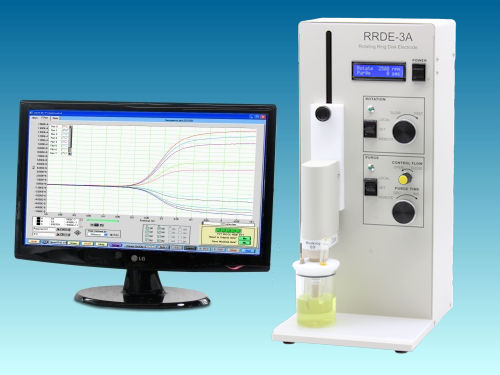

RRDE-3A 回転リングディスク電極装置
| 商品コード | 品名 | 外寸法（mm） | 重さ（kg） |
| 013725 | RRDE-3A 回転リングディスク電極装置 Ver.3.0 | 190×230×400 （W）×（D）×（H） |
3.5 |
