リングディスク電極

リングディスク電極

NTTアドバンステクノロジ(株)が開発したプリント電極は、ガラス基板上に形成されたリングディスクタイプの電極です。電極の種類としてはカーボン、金、白金があり、ラジアルフローセルの電極としても利用できます。
ラジアルフローセル電極として用いる場合は、微量送液することによりクーロメトリックに電解効率を得ることができます。この時、中心のディスク電極で酸化反応(還元反応)を行い、反応生成物をリング電極で検出します。これにより物質の同定と定量が一度にできることや、後続化学反応の解析ができるなどの特徴があります。

例えば本電極上にテキサス大学のAdam Heller教授が開発したオスミウムポリマー/ホースラディッシュペルオキシダーゼ HRP(Horse Radish Peroxidase)を固定化すると、過酸化水素を選択的に計測できます。
このように各種酸化酵素と組み合わせることにより様々なフローインジェクション分析システムが構築できます。

  • 仕様
  • Osポリマー
  • センサーの作製
  • オプション

リングディスク電極のサイズ

  • ディスク電極直径 : 3 mm
  • リング電極外径 : 6 mm
  • リング電極内径 : 4 mm
  • リング電極部分スリット幅 : 約1 mm
  • 電極厚み : 0.05〜0.15 μm程度


リングディスク電極の種類



カタログNo.をクリックするとWEB見積書に自動入力できます
カタログNo. 品名及び明細 枚数
002081 リングディスク電極Au 3枚
002082 リングディスク電極Pt 3枚
002083 リングディスク電極C 3枚


オスミウムポリマー電極

テキサス大学Adam Heller 教授が開発したオスミウムポリマー溶液を電極表面に塗布することにより、簡単に過酸化水素が検出できます。アセチルコリンやグルコース、ラクテート等を基質とした酸化酵素を用いることにより、生体試料の選択的な分析を行なうことができます。
ビニールピリジンを高分子化し、ホースラディッシュペルオキシダーゼを含んだオスミウムポリマーを電極に修飾し、ポテンショスタットを用いて、0 V(vs. Ag/AgCl)で過酸化水素が検出できます。グラッシーカーボン電極上にオスミウムポリマーを修飾した電極は、通常の白金電極に比べ感度が高く、再現性にも優れています。



カタログNo.をクリックするとWEB見積書に自動入力できます(一部商品除く)
カタログNo. 品名及び明細
002096 オスミウムポリマー 300 μL

※ オスミウムポリマーはBioanalytical Systems 社製品です。 また、使用期限のあるものですので、ご購入いただいた商品の返品はお受けできません。ご注文の際はご注意下さい。

Wired Enzyme sensor technology is licensed from E. Heller and Co. US Patents 5,320,725 and 5,262,035

お取扱いに関して

オスミウムポリマーには酵素(HRP)が含まれています。そのため、夏場など気温の高い環境でご利用の際は、氷冷などを行い常に冷やした状態を保つ工夫が必要です。使用しない場合は速やかに冷蔵庫での保存をお願い致します。
冷やさずに長時間放置しますと、オスミウムポリマーの酵素活性が低下してしまいます。
※使用期限のあるものですので、ご購入いただいた商品の返品はお受けできません。ご注文の際はご注意下さい。

使用方法イメージ図

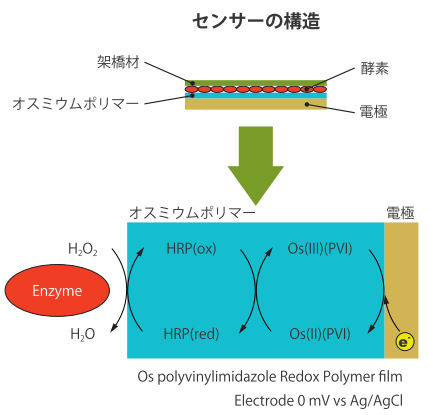

センサー作製の模式図を下に示します。オスミウムポリマーを予め洗浄したカーボン電極の上に塗布した後、室温で乾燥させ、その上に酵素溶液を重層し、グルタルアルデヒドのような架橋材を用いて、固定化します。オスミウムポリマーにはペルオキシダーゼ酵素が固定化されていますので、過酸化水素と酸化反応が起こり、引き続きオスミウムポリマー、ペルオキシダーゼと電極間で還元反応が起ります。この時の反応条件は銀塩化銀電極に対して、0 V です。よって、酸化反応系の酵素を用いることにより、簡単にバイオセンサーが構築できます。

センサーの構造


シリンジ等を用いてオスミウムポリマーを2 μL電極上に滴下します
シリンジ等を用いてオスミウムポリマーを2 μL
電極上に滴下します。

グルコースセンサーを作製し, ALSモデル1206B ハンドヘルド2ch電気化学アナライザー, MAB40マイクロダイアリシスポンプ, ラジアルフローセルを用い て上記のテストを行った結果を示します。


酸化酵素の一例
・グルコースオキシダーゼ
・乳酸オキシダーゼ
・グリセロールオキシダーゼ
・キサンンオキシダーゼ
・コリンオキシダーゼ
・グルタメートオキシダーゼ

カタログNo.をクリックするとWEB見積書に自動入力できます(一部商品除く)
カタログNo. 品名及び明細
002089 フィルムリングディスク電極(10枚入)
002088 フィルムスプリット電極(10枚入)
012798 クロスフローセル
012799 ラジアルフローセル
012817 フローセル用ダミーブロック
013345 モデル2325 バイポテンショスタット
