【販売終了】RRDE-3 簡易密閉型セル

RRDE-3 簡易密閉型セル

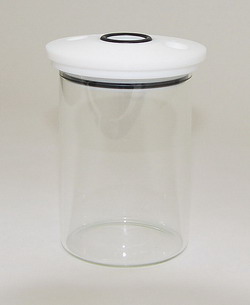

 オプションで簡易密閉型セルをご用意しております。テフロンキャップとガラスバイアルはO-リングでしっかりとシールされますが、作用電極の入り口は上から押さえ付けるだけなので、あくまで簡易的なものとなります(電極が回転しますので、装置の構造状、完全な密封はできません)。 [セルの拡大図]

それでも、2つのパージチューブを駆使することにより、効率よく溶存酸素を除去することが可能になりました。電極をセットしたままガラスバイアルの交換ができるのも特長の一つです。台座を手前にスライドさせれば簡単にガラスバイアルだけを交換することができます。

カウンター電極と参照電極については、テフロンキャップについた左右のくぼみに、電極に付属するO-リングごと押し込むことにより密封することができます。

RRDE-3 簡易密閉型セル

クリックで写真拡大クリックで拡大

下の写真のように、電極を支えるベアリング部をテフロンキャップ上部のO-リングに押さえ付けることで蓋をします。テフロンキャップはセルホルダーに固定されていますので、しっかりと押さえ付けることができます。

この簡易密閉用テフロンキャップは、100mL ガラスバイアルだけでなく、RRDE-3用ウォータージャケット型ガラスセルにも使用できます(別々にご購入された場合、合わない恐れがありますので、テフロンキャップとウォータージャケットセルはセットでご購入することをお勧めします)。

RRDE-3 簡易密閉型セル ⇔ RRDE-3 簡易密閉型セル

カタログNo. 品名 数量
012020 RRDE-3 簡易密閉型セル
内訳
012019 RRDE-3 簡易密閉用テフロンキャップ 1
001195 100mL ガラスセル 1


RRDE-3A本体に戻る ≫≫≫
