LED 分析


概略

LED の絶対スペクトル強度、色を測定するために、LED 測定キットを提供しています。
各パーツも選択できます。

スペクトロメーター

USB-2000スペクトロメータにはグレーティング#3(350〜1,000nm)と25 μ mスリットを用い
ます。L2 集光レンズは光の捕集効率が良く、迷光を低減します。OFLV-350-1000
フィルターは二次、三次光効果を取り除きます。

サンプリング

LED-PS-LEDパワーサプライはLEDに電力を供給し、LEDの電流を調整します。最終的に
FOIS-1積分球はLED-PS の上に置き、取り付けた光ファイバーはLED からの光エネルギーを
採取し、スペクトロメータに透過します。OOIIrrad-C ソフトウェアーは絶対スペクトル
放射測定と色スペース値、ピーク波長値を算出します。LS-1-CAL-NIST 光源はシステム
のスペクトル応答を校正するために用います。

仕様

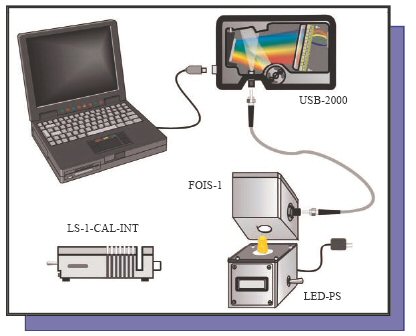

システムの構成
1 USB2000 小型光ファイバースペクトロメータ
グレーティング#2, 350 〜 1,000nm
25 μ m スリット
L2 検出器集光レンズ
OFLV-350-1000 フィルター
2 LS-1-CAL-INT 光源
3 LED-PS LED パワーサプライ
4 FOIS-1 放射光用積分球
5 P-400-2-VIS-NIR 光ファイバー
6 OOIIrrad-C 色測定用ソフトウェアー
