OOIマルチ光ファイバースペクトロメータ

スペクトロメータを何台も連結して測定するためのマルチスペクトロメータ
について紹介いたします。

スペクトロメータ

スペクトロメータは8台まで連結して使用できます。マスターを1 つ、スレーブチャンネルを
7台追加できます。タイプとラックタイプがございます。これらのシステムを
MC モデルと呼びます。

a95.jpg a96.jpg


製品のご案内
スペクトロメータ 積重ね 最大チャンネル
S2000 可能 マスター+ 追加 7
S2000/TR-2 温度制御 可能 マスター+ 追加 5
PC2000 不可 マスター+ 追加 7
S1024DW 可能 マスター+ 追加 7
S1024DWX 可能 マスター+ 追加 7
USB2000 不可 マスターのみ
HR4000 不可 マスターのみ

筐体

スペクトロメータを収納する筐体を下記に紹介し ます。

a98.jpg a99.jpg


製品のご案内
品名 大きさ 重さス ロット数
BOX-RACK 133 × 267 × 450mm 3.6Kg 14
BOX-DESKTOP 133 × 267 × 213mm 2.5Kg 7
BOX-DUAL 153 × 105 × 66mm 0.7Kg 2
BOX-SINGLE 143 × 104 × 40mm 0.5Kg 1

必要な器材

筐体にスペクトロメータを収納した後、温調器、A/D コンバータ、光源を組込みます。
次に光ファイバー、プローブ、サンプルホルダー等をSMA905 コネクターにて接続します。

品名 明細および仕様
ADC1000-USB 組込型A/D コンバータ
TR-2 温度制御器 ± 0.1℃で制御できる温調器
R-LS-1 タングステンハロゲン光源 360 〜 2,000nm タングステンハロゲン光源
R-DT-MINI
重水素タングステンハロゲン光源
200 〜 2,000nm
重水素タングステンハロゲン光源
R-LS-450 パルスLED 光源 蛍光測定用光源

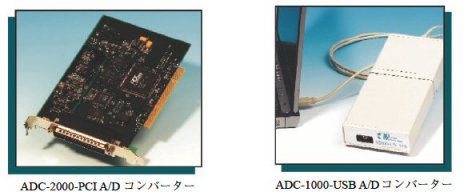

A/D コンバーター

スペクトロメータのデータを取り込むために使用するA/D コンバータが 利用されます。
