分光分析用サンプリングアクセサリ

UV/VIS コリメーティングレンズ

UV/VIS コリメーティングレンズ

UV/VIS コリメーティングレンズは、波長範囲200〜2000 nmと広範囲の波長に適応するため様々なシステム構成において使用できます。平行に焦点を合わせる場合、ビームの拡散は2°以下で、ファイバー径に依存します。

カタログNo. 品名および明細
012234 UV/VIS コリメーティングレンズ


キュベットホルダー

汎用的な1 cm角のキュベットを設置するためのホルダーとなります。蛍光測定及び吸光度測定が可能な4方向タイプと吸光度測定のみ可能な2方向タイプがあります。



  • キュベットホルダーには平行レンズが取り付けられています。
  • 平行レンズは5 mm 径f/2 で、UV 測定用が1 対、VIS/ NIR 測定用が1 対です。
  • 蛍光測定を行う際は、右図の4方向キュベットホルダーを使用します。
  • 蛍光測定の際、74-MSP 蛍光測定用ミラープラグをご使用いただくと感度アップが可能です。
  • 循環水による温調が可能です。





カタログNo. 品名および明細
010482 CUV-UV 2 方向キュベットホルダー
010270 CUV-ALL 4 方向キュベットホルダー
010511 74-MSP 蛍光測定用ミラープラグ


光ファイバー接続型フローセル

FIA-Z-SMA フローセルは、流路が文字通り Z 型のフローセルです。通液しながら吸光度を測定できます。通液には 1/16" チューブをタイトシールを用いて接続します。また、FIA-SMA-FL蛍光測定用フローセルは、90°の角度で SMA905コネクターが付属しています。光照射用の光ファイバーと測定用光ファイバーを接続することで、通液しながらサンプルに励起エネルギーを与え、その際発生する蛍光強度を測定できるよう設計されております。


カタログNo. 品名および明細
011055 FIA-Z-SMA フローセル(PEEK 製)
011147 FIA-Z-SMA フローセル(Plexiglas 製)
011333 FIA-Z-SMA フローセル(ステンレス製)
010860 FIA-Z-SMA フローセル(テフロン製)
012869 FIA-SMA-FL-ULT 蛍光測定用フローセル(ポリエーテルイミド製)


FOIS-1 積分球

 FOIS-1 積分球は、紫外から近赤外の幅広い波長範囲においてランベルト面の特性を持つ PECTRALON 反射材を球体内壁に塗布しております。LED や他の光源から拡散的に放射される光(励起光)を 360°の範囲で採取し、分光特性の評価を行います。側面には SMA コネクターが付属していますので、光ファイバーを用いて簡単に接続することができます。



カタログNo. 品名および明細
011294 FOIS-1 積分球(球径38.1 mm)
010849 LED-PS パワーサプライ(100 mA @ 12VDC)


励起光偏角補正器

光ファイバーとスペクトロメータを接続させます。LED、レーザー等の光源の評価ならびに励起光の相対・絶対スペクトル強度の測定を行うために用います。

カタログNo.をクリックするとWEB見積計算書に自動入力できます
仕様
型番 CC-3 CC-3-UV CC-3-DA
拡散物質 オパールガラス PTFE PTFE
波長範囲 350 〜 1,000 nm 200 〜 1,000 nm 200 〜 1,000 nm
大きさ 6.35 mm 径 6.35 mm 径 12.7 mm 径
視界範囲 180° 180° 180°
カタログNo. 010216 011296 011297

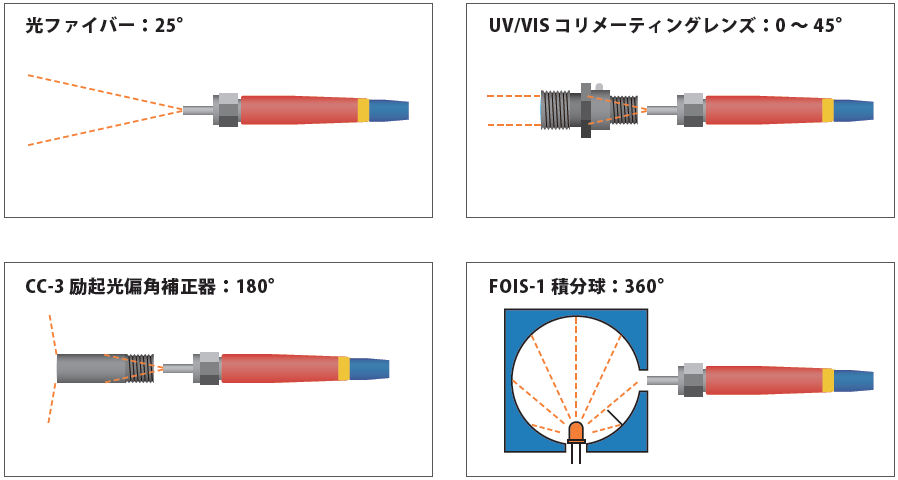

アクセサリ別FOV(Field of View)

光ファイバー 25° FOV ファイバー径による
コリメーティングレンズ 0〜45° FOV 3 mm
励起光偏角補正器 180° FOV 3.9 mm
積分球 360° FOV 25 mm
アクセサリ別FOV(Field of View)
