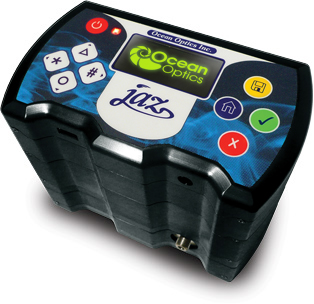

Jaz モジュール式スペクトロメーターシステム

概要:

小型分光器

Jaz シリーズ分光器システムは、これまで PC ベースであった光学センシング計測を更に拡張性を高めた全く新しいコンセプトの次世代分光器システムです。スペクトロメーター、OLED ディスプレイ、LAN& メモリユニット、バッテリー & メモリユニット、および光源ユニットをそれぞれモジュール化し、これらを用途に合わせて積み重ねて使用することにより、リモートセンシング、プロセスフロー、現場分析などユニークな分野の応用に適しています。

システム構成例:
本装置はシステム内に充電式リチウムイオン電池を搭載し内蔵のマルチプロセッサーとディスプレイを有するため、PC接続が不要となります。その為、野外でのオンサイト分析に威力を発揮します。LAN接続により、ネットワーク上にあるPCからリモートコントロールすることも可能です。また、最大8台の分光器モジュールを組み込むことが可能で、マルチ検出システムの構築も可能です。

Jaz モジュール式スペクトロメーターシステムの仕様:

*測定の波長範囲、波長分解はお客様の用途に合わせて、変更することが可能です。詳しくは、お問い合わせのページ或いは弊社営業までお知らせ下さい。

アプリケーション例:

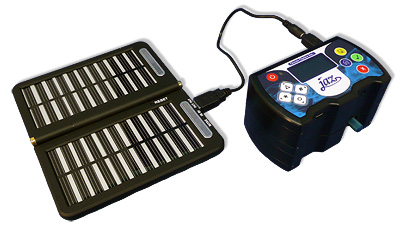

JAZ-SOLAR ソーラーチャージャー

バッテリー駆動が可能なことから、野外での測定に特に多く用いられます。ソーラーパックを使用すると、電源供給やバッテリーの再充電を行なうことが可能です。

仕様:

全般
消費電力 250 mA @ 5 VDC
対応OS WindowsTM, Mac OSTM, Linux
対応ソフトウェア Ocean Optics専用ソフト
光ファイバーコネクター規格 SMA905
Jaz-S(スペクトロメーターモジュール)
グレーティング 14種類のグレーティングから選択可能
検出器 2048素子リニアシリコンCCDアレイ, L2 集光レンズ付属
有効波長範囲 200 - 1100 nm
スリット 5, 10, 25, 50, 100, 200 μm幅から選択可能
積分時間 3 ms 〜 65 s
データ転送速度 60 scans/sec(USB), 20 scans/sec(Ethernet)
分解能 0.3 〜 10.0 nm FWHM
Jaz-DPU(OLEDモジュール)
OLEDディスプレイ 128×64 OLED
キーバッド プッシュボタン式
オンボードコンピューター データ処理とストレージ機能を備えた組み込みプロセッサ
Jaz-E(LAN&メモリモジュール)
LAN 100 BASE-TX/10 BASE-T
データストレージ SDカード(1スロット)
Jaz-B(バッテリー&メモリモジュール)
バッテリー 充電式リチウムイオン電池
バッテリー駆動時間 8時間(光源使用時はこの限りではない)
データストレージ SDカード(2スロット)
光源モジュール
Jaz-Lxxx LED光源(複数のLEDから選択可能)
Jaz-UV-VIS 重水素/タングステンハロゲン光源
Jaz-VIS-NIR タングステンハロゲン光源


モジュール一覧:

カタログNo. 品名および明細 備考
012843 JAZ-COMBO スペクトロメーター & OLEDディスプレイ JAZ-S & JAZ-DUP
012844 JAZ-COMBO-2 スペクトロメーター & OLEDディスプレイ JAZ-S(2) & JAZ-DUP
012845 JAZ-UV-VIS 重水素/タングステンハロゲン光源 200 - 1100 nm
012846 JAZ-VIS-NIR タングステンハロゲン光源 400 - 1100 nm
012847 JAZ-EL200 UV/VIS スペクトロメーターシステム プリセットモデル, JAZ-B付き
012848 JAZ-EL200-XR1 UV/NIR スペクトロメーターシステム プリセットモデル, JAZ-B付き
012849 JAZ-EL350 VIS/NIR スペクトロメーターシステム プリセットモデル, JAZ-B付き
012850 JAZ-E ネットワーク & SDカードモジュール SDカードスロット(1)
012851 JAZ-B バッテリーモジュール SDカードスロット(2)
012855 JAZ-SOLAR ソーラーチャージャー mini-USB経由
