LLSシリーズ 高出力LED光源

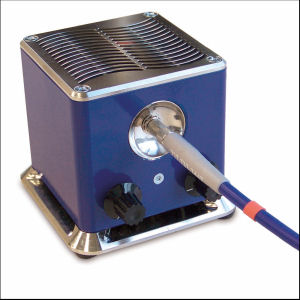

LLSシリーズ高出力LED光源

 LLSシリーズ 高出力LED光源は、広い波長域をカバーし、コンパクトでコストパフォーマンスにも優れた小型LED光源です。本体前面にSMAコネクター、ON/OFFスイッチおよび変調つまみ、光強度調整つまみが配置されています。背面にはTTLポートも標準で備わっていますので、外部からのリモートコントロールも可能です。

  • 特長
  • サンプルデータ
  • ラインナップ
  • セットアップ例

 LLSシリーズ 高出力LED光源は、バンドパスフィルターを介さずに強力な短波長を照射できます。LEDはUV領域から可視領域まで細かく取り揃えており、幅広いアプリケーションに対応できます。例えば、蛍光分析を行うために強力な励起光が必要な場合などに最適です。光ファイバー接続型なので、SEC2000 スペクトロメーターをはじめとするほとんどの光ファイバー分光器でご使用いただけます。また、LEDは重水素ランプやタングステンハロゲンランプと比べて長寿命です。

 LEDの交換が可能であることも特長の一つです。LED交換により、1台の光源で数種類の波長で測定ができます。ハウジング別に、使用できるLEDが異なりますのでご注意ください。

これから分光・蛍光測定を始める方、従来の光源の置き換えとしてご検討されている方にお勧めいたします。

蛍光測定のサンプルデータです。サンプルは0.5 mM ローダミン6G、励起光源は波長470 nmのLED光源を使用しました。

カタログNo.をクリックするとWEB見積計算書に自動入力できます
カタログNo. 型番 波長 半値全幅
FWHM
ファイバー
カップリング
出力
最大電流値
(C.W.)
電流値
(パルス)
Duty
012281 LLS-365 365 nm 9 nm 1 mW 500 mA 1000 mA 50%
012253 LLS-385 385 nm 10 nm 1 mW 500 mA 1000 mA 50%
012282 LLS-405 405 nm 14 nm 750 µW 500 mA 1000 mA 50%
012283 LLS-455 455 nm 20 nm 1 mW 1500 mA 3000 mA 50%
012284 LLS-470 470 nm 25 nm 1 mW 1500 mA 3000 mA 50%
012285 LLS-505 505 nm 30 nm 1 mW 1500 mA 3000 mA 50%
012286 LLS-530 530 nm 35 nm 750 µW 1500 mA 3000 mA 50%
012287 LLS-590 590 nm 14 nm 750 µW 700 mA 1400 mA 50%
012288 LLS-617 617 nm 20 nm 750 µW 700 mA 1400 mA 50%
012289 LLS-627 627 nm 20 nm 750 µW 700 mA 1400 mA 50%

※ 600 µm光ファイバー接続時


セットアップ例 〜蛍光測定〜

LLSシリーズ高出力LED光源のセットアップ例

励起光源には、高出力UV-LED光源が有ります。LEDの交換により様々な励起波長をお選びいただけます。
サンプルから発せられる微弱なスペクトルを識別するには、高感度な検出器と強力な励起光源が必要です。
CCD部分に冷却ユニットが付き、高感度・低ノイズを達成した、QEPro 高感度小型スぺクトロメーターをお勧めいたします。
また、FLAME スペクトロメーターのESシリーズに、オプションの200 umスリットを装着し、感度アップさせた分光器をご使用頂く事も可能です。


システム構成例

溶液測定用アクセサリーの構成
1 FLAMEスペクトロメーター
QEPro 高感度小型スぺクトロメーター
2 LLSシリーズLED光源
3 CUV-ALL 4 方向キュベットフォルダー
4 LVF-UV-KIT リニアー可変フィルターキット
5 P-1000-2 光ファイバー(照射用)
6 74-MSP ミラープラグ
7 Ocean Optics専用ソフト


固体計測用アクセサリーの構成
1 FLAMEスペクトロメーター
QEPro 高感度小型スぺクトロメーター
2 LLSシリーズLED光源
3 R400-7-VIS-NIR 反射光測定プローブ
4 Ocean Optics専用ソフト


蛍光錯体の測定例(R-400 反射光測定ブローブ使用)
