光ファイバーの構造

分光器を製造しているため用途に応じた各種光ファイバーを提供しています。研究用から
各種特注ならびにプラント用まで様々なファイバーを提供しております。

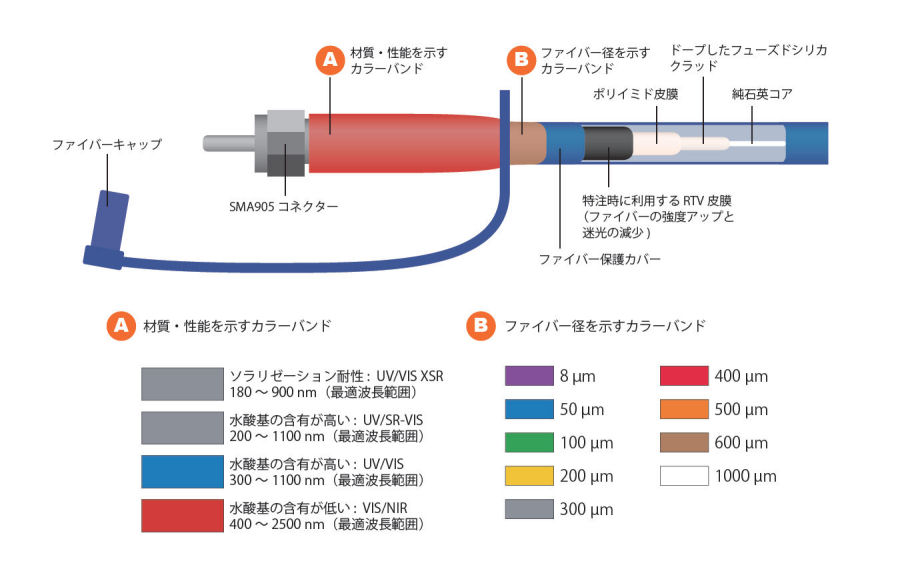

光ファイバーの構造

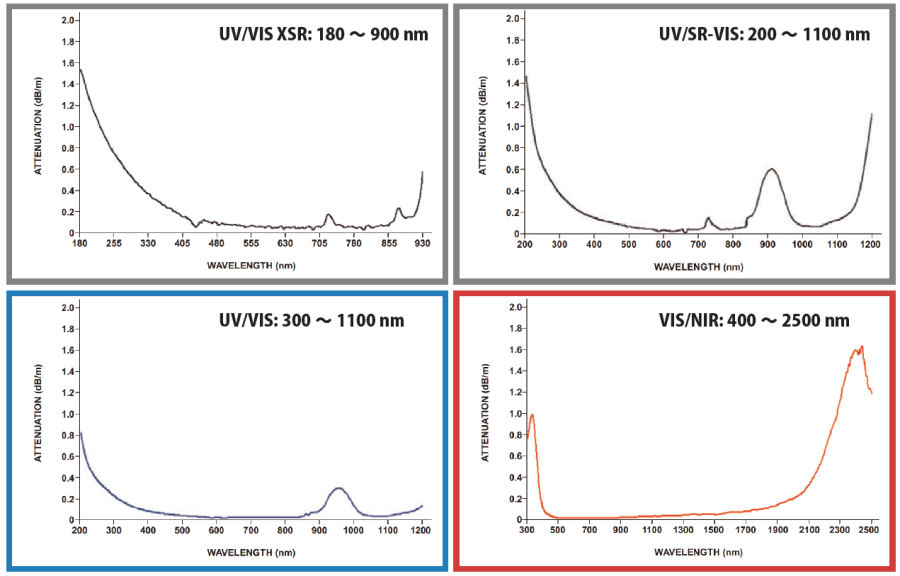

各種光ファイバーの波長範囲

各種光ファイバーの波長範囲

光ファイバーの選択

  • A. ファイバータイプ
    • P: パッチコード(シングルコード)タイプ
    • BIF: 2分岐(Y字型)タイプ(2本の光ファイバーで構成)
    • SPLIT: スプリットタイプ(3本の光ファイバーで構成)
  • B. ファイバー径: 8 μm 〜 1000 μm
  • C. ファイバー長さ: 通常品は2 m
  • D. 有効波長
    • UV/VIS XSR: 180 〜 900 nm (ソラリゼーション耐性)
    • UV/SR: 200 〜 1100 nm
    • UV/VIS: 300 〜 1100 nm
    • VIS/NIR: 400 〜 2,500 nm
  • コネクタ: SMA905 or FC (通常品はSMA905)

※ソラリゼーション耐性: 外部光遮蔽用の場合は最後にSRと表示されます。

発注時の型番について

AB-C-D ---光ファイバー --m』 のようにお知らせください。

例: P400-2-UV/SR 400 μm光ファイバー 2 m

  • ファイバータイプ: シングルコード
  • ファイバー径: 400 μm
  • ファイバー長さ: 2 m
  • 有効波長: 200 〜 1100 nm
  • コネクタタイプ: SMA905
